Стальной разведчик (статья об опытном танке Объект 775)

Стальной разведчик

ViperMax007

Дата: Четверг, 18.10.2012, 23:02 | Сообщение # 1

Лейтенант

Группа: Почётные друзья клана

Сообщений: 47

Награды: 6

Репутация: 6

Статус: Offline

Доброго времени суток товарищи танкисты, артиллеристы и бронебойщики) путешествуя по интернету я наткнулся на статью об опытном советском ракетном танке объекте 775, который по своим габаритам меньшем чем французский танк 5-уровня ELC AMX.

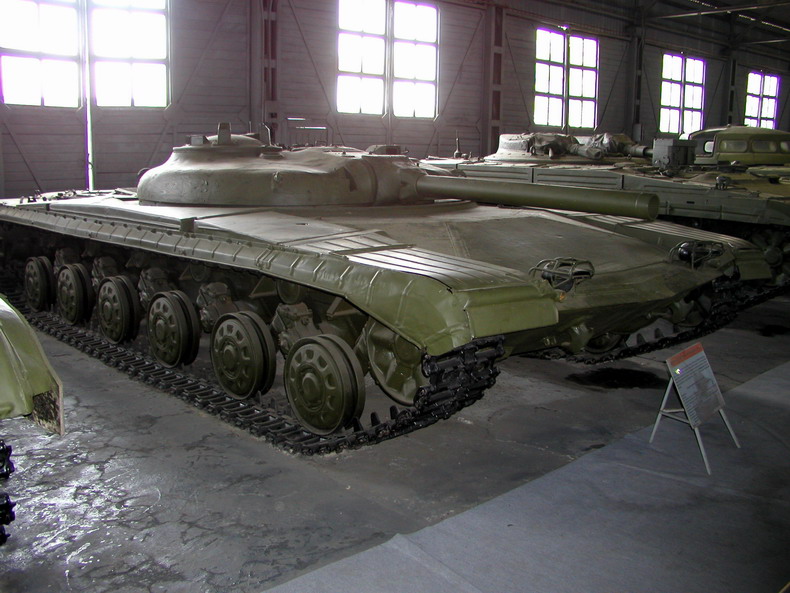

Объект 775 — экспериментальный советский ракетный танк. «Объект 775» был создан в 1964 году под руководством Павла Исакова в СКБ-75 (Челябинский тракторный завод).

Тактико-Технические Характеристики
Классификация Ракетный танк
Боевая масса, т 36
Экипаж, чел. 2

Размеры

Длина корпуса, мм 6117
Длина с пушкой вперёд, мм 7200
Ширина корпуса, мм 3415
Высота, мм 1750
Клиренс, мм переменный, т.е. Машина путем изменения давления в гидравлике может подниматься и опускаться для стрельбы из за укрытий.

Бронирование

Лоб корпуса, мм/град. 80..120
Лоб башни, мм/град. 30-90

Вооружение

Калибр и марка пушки 125-мм Д-126
Тип пушки нарезная пусковая установка
Боекомплект пушки 15 ПТУР «Рубин»
22 НУРС «Бур»
Дальность стрельбы, км ПТУР — до 4
НУРС — до 9
Пулемёты 1 x 7,62-мм СГМТ

Подвижность

Мощность двигателя, л. с. 700
Скорость по шоссе, км/ч 66-70
Запас хода по шоссе, км 500—600
Удельная мощность, л. с./т 19,4
Преодолеваемый подъём, град. 30
Преодолеваемый брод, м 1,4 (5 с ОПВТ)

История : Разработка танка «Объект 775» велась два года — с 1962 по 1964, под руководством Павла Павловича Исакова. Постановлением Совета Министров СССР от 30 марта 1963 года были начаты работы по созданию двух ракетных комплексов «Астра» и «Рубин», лучший из которых должен был использоваться в «Объекте 775». Решением секции НТС Государственного комитета по оборонной технике от 1 марта 1964 года из двух комплексов выбрали «Рубин», а работы по «Астре» прекратили. Таким образом, для «Объекта 775» использовался именно «Рубин»

В отличие от других ракетных танков («Объект 287», ИТ-1), «Объект 775» имел полноценную башню из литой стали, которая была оснащена 125-мм нарезной пусковой ракетной установкой, которая могла стрелять как управляемыми, так и неуправляемыми ракетами.

В качестве управляемых ракет использовались 9М15 «Тайфун» с кумулятивным зарядом, наведение которых на цель осуществлялось с помощью полуавтоматического комплекса «Рубин» по инфракрасному лучу. Ракеты «Тайфун» были способна поражать бронированные цели на дальности до 4000 м и пробивать 250 мм брони под углом 60 градусов. Процессы заряжания при помощи полуавтоматического механизма, наведения на цель, выстрела (пуска) и управления полетом ракеты производились по командам с пульта командира-оператора.

В качестве неуправляемых ракет (активно-реактивных снарядов) использовались осколочно-фугасные ракеты «Бур». Максимальная дальность стрельбы «Бурами» составляла 9 км.

Боекомплект «Объекта 775» находился в носовой части башни и составлял 24 управляемые ракеты «Тайфун» и 48 неуправляемых реактивных снарядов «Бур». Снаряды подавались в боевое отделение полуавтоматическим механизмом заряжания.

Пусковая ракетная установка «Д-126» имела 32 нареза на внутренней части ствола и была создана в ОКБ-9 специально для «Объекта 775». Она имела полуавтоматический механизм заряжания и дистанционно управлялась командиром-оператором. Д-126 была стабилизирована в двух плоскостях стабилизатором 2Э16.

Экипаж танка состоял из двух человек — механика-водителя и командира-оператора вооружения. Они размещались в башне танка в изолированной кабине из полиэтилена. Место механика-водителя было оборудовано сложной специальной системой, позволявшей ему при вращении башни постоянно смотреть вперед. Данная система представляла собой вращающуюся башенку, которая была помещена внутрь основной башни и когда танковая башня вращалась в одну сторону, то башенка механика-водителя вращалась в противоположную. В башенке, которая находилась в правой части башни и крепилась на шариковой опоре, находилось сиденье механика-водителя, приборы обзора и управления. Таким образом, механик-водитель и его смотровой прибор постоянно оставались направленными вперёд движения базы танка, вдоль продольной оси корпуса, чем обеспечивалось непрерывное наблюдение за дорогой. Благодаря такому размещению экипажа в танковой башне, а не в корпусе под башней, общую высоту танка удалось снизить до 1740 мм.

На «Объекте 775» применялась гидропневматическая подвеска вместо широко используемой торсионной. Она имела дозирующее (ступенчастое) устройство, которое позволяло изменять клиренс танка.

Дизельная силовая установка и трансмиссия «Объекта 775» были заимствованы у танка Т-64 и подверглись небольшим изменениям. Также были позаимствованы эжекционная система охлаждения, силовая передача с двумя побортными семискоростными коробками, опорные катки с внутренней амортизацией, направляющие колеса и гусеница с резинометаллическими шарнирами.

Танк «Объект 775» имел малую общую высоту, которая была достигнута специфическим расположением экипажа, отсутствию противооткатных устройств и компактному затвору. Малая высота в сочетании со сравнительно небольшими размерами позволили усилить бронезащиту «Объекта 775» по сравнению с пушечными танками той же массы. Для ослабления воздействия на экипаж ионизирующего излучения в случае ядерного взрыва были применены пластмассовые подбои. Дополнительно, экипаж располагал комплектом противоатомной и противопожарной защиты.

На испытаниях «Объекта 775» выявились его хорошие подвижность и проходимость, незаметность и меньшая степень уязвимости благодаря низкому силуэту и изменяемому клиренсу. Это дало толчок к разработке новой ветви бронетехники — «истребителей танков» отличающихся небольшой высотой и габаритами, но достаточно мощным вооружением.

Сам же ракетный танк «Объект 775» не был принят на вооружение из-за сложности устройства и низкой надежности системы наведения управляемых ракет, а также из-за плохой видимости экипажем поля боя.

В связи с тем, что «Объект 775» не был принят на вооружение, прорабатывался вариант установки «Рубина» в танк Т-64 («Объект 432»). Но при этом выяснилось, что размещение аппаратуры управления «Рубина», занимавшей объём 200 дм³ при весе в 180 кг, было очень затруднительно и невыгодно. Кроме того, управляемая ракета длиной около 1,5 м также требовала модернизации компоновки Т-64. Поэтому установку «Рубина» в Т-64 сочли нецелесообразной, и работы по теме были закрыты.
Спасибо за внимание
